山东冲床厂家如何保证滑块的导向精度?

文章出处:【山东威力重工】人气: 发表时间:2018-07-20 16:18【
  山东冲床厂家如何保证滑块的导向精度?

  滑块是冲床核心运动组件,它由主马达传动曲柄连杆机构带动其上下往复运转的,通过安装其底部的上模直接承受冲床的冲压负荷。滑块导向精度的好坏直接影响着山东冲床的质量。

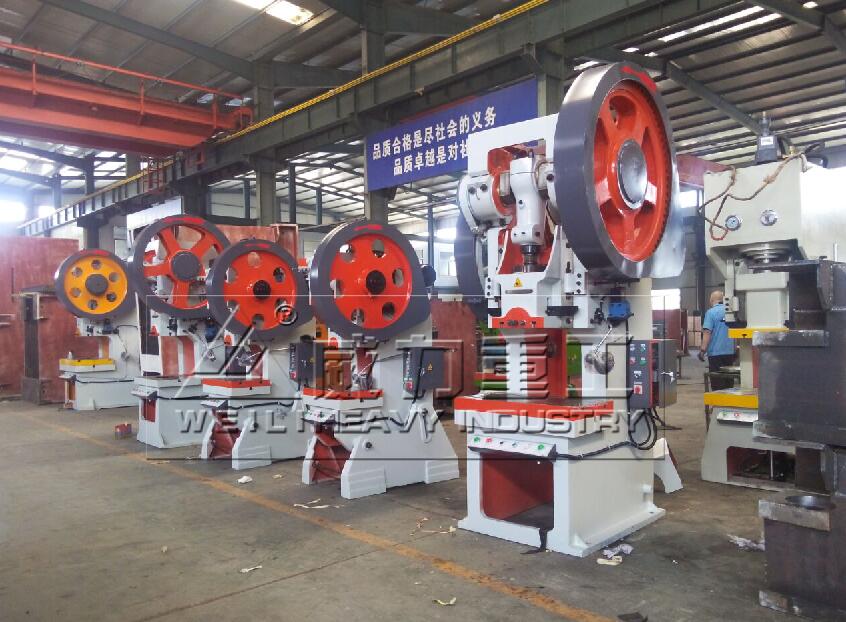

山东冲床生产车间
山东威力重工冲床生产车间
  为了提高冲压件的精度,必须保证滑块有准确的导向。在山东冲床厂家生产装配中,应用导轨导向及导柱导向,或两者同时应用。各种导向方式因导向面接触方式不同,都可能采用滑动导轨、滚动导轨及液压导轨。滑动导轨的优点是结构简单,容易制造,接触刚度大,减振性能好,缺点是因滑动面间存在间隙,滑块有水平移动的可能。影响了导向精度,而且耐磨差,摩擦因数高,在高速情况下连续运行时会发热,因而需要采取冷却措施。

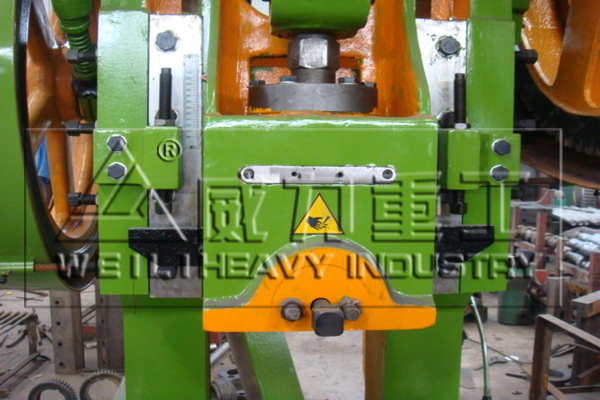

冲床滑块
冲床滑块
  为了消除导向间隙,山东冲床厂家都采用高精度的滚动导轨,摩擦因数小,寿命高,克服了滑动导轨的一些主要缺点。滚动导轨精度高,加工制造的技术要求也高,为发提高导向精度,实现零隙导向,普遍应用于高速自动冲床上。

  为从根本上解决山东冲床滑块导向精度不准的问题,山东威力重工机床有限公司对滑块进行了结构改进,采用优质铸铝,使运动件的总重量减少了一半以上,滑块整体呈T字型结构,T字型滑块的头部左右两侧的导轨臂上设置有十二个滚针轴承,每一导轨臂上各设置六个;其中,每三个为一组,每一导轨臂上下位置各设置两组,每组中的二个滚针轴承对称的设置在导轨臂端部两侧边,另一个设置在导轨臂端部剩余一个侧边上;T字型滑块尾部的定位导向臂上设置有两个定位导向孔,分别与两定位导柱套接,该定位导向孔上下两端分别设置有滚子轴承。
