100吨液压冲床液压传动系统组成



　　液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，现在广为应用，接下来我们看一下100吨液压冲床液压传动系统组成。

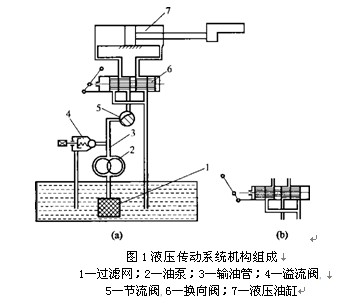

　　100吨液压冲床液压传动系统中最基本的组成机构装置如图1所示。这个液压传动系统中主要由过滤网、输油管、油泵、溢流阀、节流阀、换向阀和液压油缸等零部件组成。

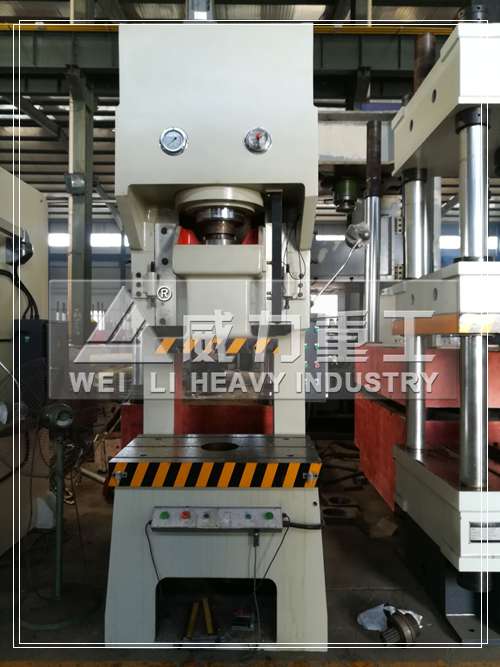

发武汉100吨液压冲床

　　液压传动系统中最基本的工作运行方法如下。电动机驱动油泵从油箱中通过过滤网把液压油输送到输油管路中，经过节流阀控制液压油的流量(输油量大小由液压油缸推动活塞需用油量来决定)，再经过换向阀改变液压油的流动方向。换向阀位置如图3-26(a)所示，液压油经换向阀进入油缸中活塞左侧，推动活塞右移;活塞右侧液压油，经换向阀已经开通的回油管卸压流回油箱。如果操作手柄如图3-26中(b)所示，则高压油与油缸中活塞右侧接通，活塞被高压油推动向左移，左侧液压油卸压，经换向阀流回油箱。操作手柄控制换向阀中阀芯的左右滑动，改变高压液压油在油缸中活塞两侧的进入方向，推动活塞左右移动，通过活塞杆带动某一部件运动。油泵输出的液压油压力是恒定的，工作油缸需要的液压油压力由输送液压油管路中的溢流阀来调整，多余的油经溢流阀流回油箱，以保证输入油缸中的液压油压力在额定压力下安全流通、正常工作。
