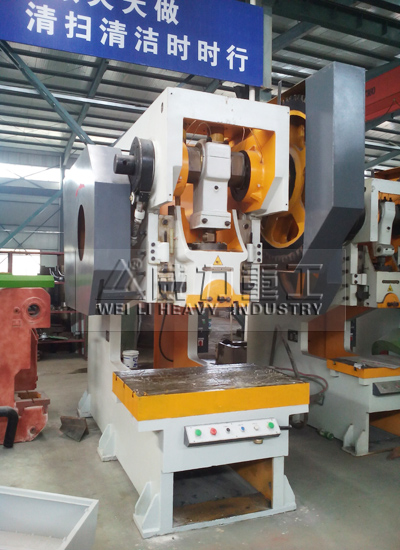

100吨深喉1250mm冲床超负荷装置如何运行？



　　超负荷保护装置又名过负载保护装置，其安装在100吨深喉1250mm冲床上，用以检测精密冲床滑块内部油压缸的压力。在100吨深喉1250mm冲床实际负荷超出冲床所允许之最大能力时，超负荷保护装置会立刻启动，以起到保护冲床模具、实现紧急制动、卡模时脱离、降低连接间隙、感测偏心负荷等作用。

　　那么超负荷保护装置又是如何的运作的呢？在此，山东威力重工专业技术人员详解一下超负荷保护装置的工作流程：



　　当100吨深喉1250mm冲床冲压生产出现超负荷时，超负荷保护装置会立即启动，将滑块内部的液压油吸入第一油路通道（第一油路通道中段位置设有止回阀）中，当增压泵浦作动时可防止被吸起之液压油回流，而当液压油经增压泵浦增压后，由于止回阀已防止液压油回流，因此液压油系沿着油压管流至第二油路通道中，第二油路通道亦装设有另一止回阀以防止液压油回流，且于第二油路通道中开设有一通孔，用以接设油压缸，而泄压机构系设于第二油路通道末端，至此，受增压之液压油经由第一及第二油路通道而流至油压缸中，使油压缸产生力量而使精密冲床滑块往下做一冲压动作；而当精密冲床冲压至加工物件时，油压缸之压力则瞬间到达最高点，此时设于泄压机构上之微动开关则传送一讯号使泄压机构气压管上之电磁阀产生作用而关闭，以停止对壳体注入经增压泵浦增压之高压空气，而使液压油可顶推活塞往后移动，以打通流经泄油孔之泄油通道，藉此调节各油压缸内之油压，从而达到使100吨深喉1250mm冲床滑块内的油压压力能迅速被释放之功效，从根起到了保护模具和冲床机构之目的。
