冲床厂家介绍夹式送料机的安装步骤



　　夹式送料机是以高速冲床输出轴相连的时归皮带为动力的，送料速度最高可达1200次/min，可完全实现以高速冲床同步冲压送料之目的，其独有的高速度、稳定性及超长的使用寿命是其它各类送料机无可比拟的，当然要想真正发挥出其使用价格，实际使用时还需根据高速冲床冲压的材料宽度、厚度、步距要求进行精细化的调整，山东冲床厂家技术人员介绍说。

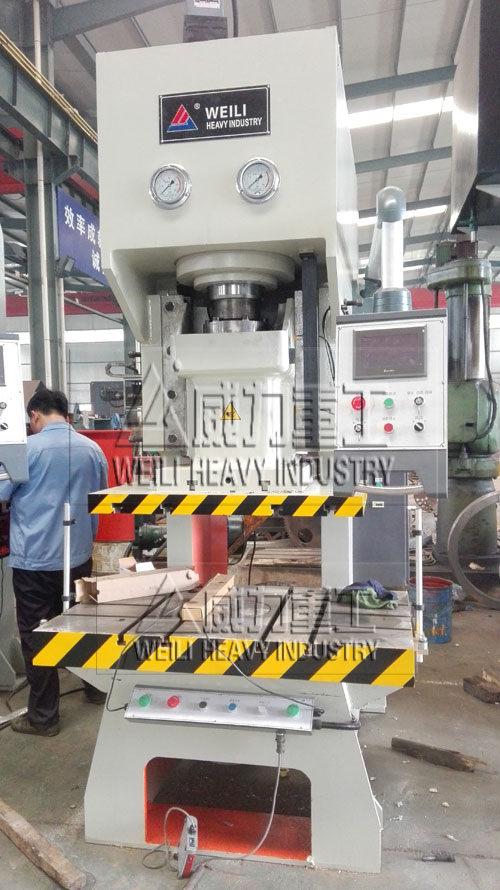

高速冲床

　　夹式送料机搭配高速冲床时操作步骤主要分为五步来进行：



　　第一步、根据高速冲床安装模具的高度，设定好夹式送料机的材料线高度。



　　在夹式送料机固定座上置放材料，手动阀：ON（NO.1）夹住材料，使材料下缘与模具同高或略高0-0.1mm。



　　第二步、设定好夹式送料机送料时间。



　　高速冲床：355度，送料机：送料至0（按冲床运转方向，转动皮带轮，把副尺移却至本尺0对齐）。

夹式送料机安装图纸

　　第三步、根据实际冲压材料厚度，对夹式送料机进行料厚调整。



　　1、送料机之设定：手动阀Off(No.2)，料厚指示环向左旋转旋紧之0为0



　　2、人工调整：



　　a.移动座于高速冲床上死点（0°），手动阀On（No.1），材料松紧之间，向左旋0.05mm并固定之。



　　b.固定座于高速冲床上死点（180°）不放松，手动阀On（No.1），材料松紧之间，向左旋0.05mm并固定之。



　　第四步、根据冲压工艺需求，调整好夹式送料机的送料步距。



　　1、高速冲床时间：90度（送料终点）。



　　2、松开M16螺母，以T型扳手调整至所需尺寸，并固定M16螺母。注：若夹式送料机出现送料步距不稳定时，请检查送料步距调整螺丝固定环是否松动。



　　第五步、根据冲压工艺需求，设定好夹式送料机的放松点位置。



　　1、夹式送料机放松时机：送料完成后，导正销定位于材料。



　　2、松开放松凸轮之M8螺丝，调整放松线使其对准放松点，固定M8螺丝即可。
