315吨框架式液压冲床

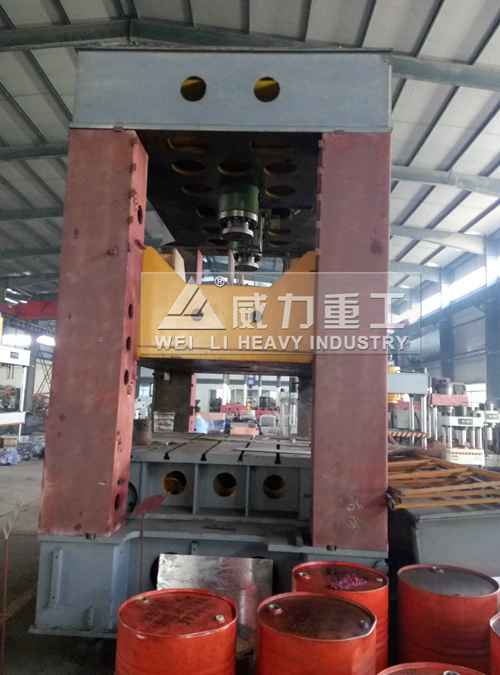

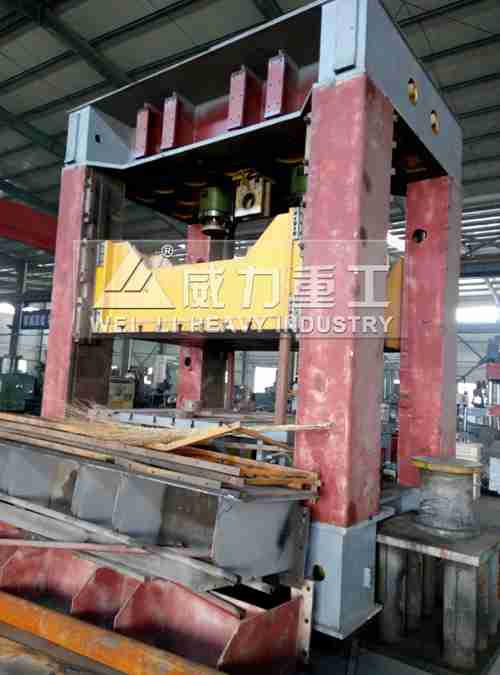

315吨框架式液压冲床半成品车间实物图片
一、设备用途：
本机主要用来进行各类汽车大中型覆盖件冷冲压、薄板的拉伸、弯曲、成型等工艺，为了扩大工艺范围，部分产品也可以进行冲孔落料（冲裁）等工艺，一般适用于航空、汽车、拖拉机、机床、仪表、化工等汗液薄板零件成型的制造工艺。
二、性能特点：
1.整体结构，钢板焊接结构为主要成分，并经受高温退火消除内应力。
2.滑块有4个导轨和8个摩擦片，导向柱和导套结构，可以保证高精度。
3.配置铜合金材料提高允许能力。
4.机器压力由双油缸控制。
5.活塞杆通过连接法兰连接滑块。
6.油缸材质为高质量45#锻造钢。
7.连接杆表面采用中频淬火。
8.采用进口密封圈。
9.液压垫保证刚性。
10.集中润滑装置对滑块，液压垫进行自动润滑。
名称：315吨双缸框式液压机YW34-315T
公称压力：3150KN
开口高度：1300mm
行程：800mm
工作台面：2600x1300(带移动工作台的)
可选配附件：
移动工作台、冲裁缓冲装置、光幕安全保护装置、油冷器装置、位移传感装置、导轨润滑装置、触摸式工业显示屏、进口PLC、模具快速夹紧机构、模具保护装置、打料装置（液压式或机械式）

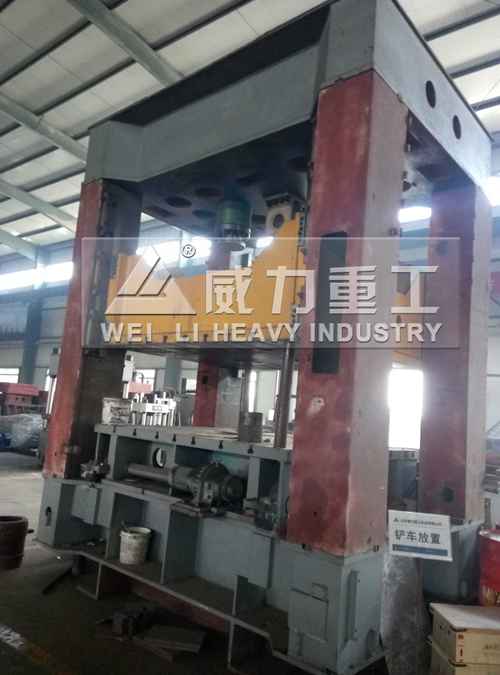

315吨框架式液压冲床车间装配图
框架式液压冲床装配图
315吨四角八面导轨框架式液压冲床安装与试车
1、安装：参考地基示意图（见附图）将地基打好后，将本机放置于打好的地基上，将工作台校正水平，上紧地脚螺钉。然后可加油及连接电源线，检查正确后，即可试开机。
2、试车：
1)机器安装就位后，可将N46号液压油注入油箱中，油量应加至油标上限为好。（所需液压油用量约1000kg）
2)试车时，须在工作台与上梁之间放置一接触面积大于0.25m2垫块(约500×500)；高度应大于230mm，并且该垫块上下平面的平行度≤0.12mm的刚性垫块。(注意：未加垫块或未装模具时严禁试机)。
3)检查油路部分的管子是否全部接好并拧紧，电器部分连接妥当；这时可试启动电动机，并检查电机的转向(逆时针)是否正确(方法：按下油泵启动按钮，等电机转动后，立刻停止电机转动，这时即可观察到电机的转向是否正确)。
4)上述工作完毕机器一切正常后，方可正式启动电机。电机启动正常运转后，应检查行程开关、光电保护装置(电眼)是否正常和起保护作用，正常后，即可空载试机；按“下行点动”按钮，这时油缸顶出，活动横梁下行，松手即停；按点动上行按钮，活动横梁上行。这样反复多次点动运行后，机器动作应正常，运行平稳。
注：点动时的速度可以通过调节节流阀来设置。
5)点动一切正常后，可进行空载半自动试机，这时应将压力继电器调节杆调松到5MPa以下，按动“工作”按钮，使油缸自动下行，压制到压力后由压力继电器发讯，主机自动回程即完成一个工作循环。在试机时可反复试机，直至认为设备正常，无异常现象，即可进行负载试机。
6)负荷试车：在空载试机动作正常后，进行负荷试机，进行负荷试机时，应从低负荷逐渐加载至满负荷（即将压力继电器调整杆调松，然后从低压逐渐加至满栽，即压力表读数为25Pa为止），当压力表的读数为25Pa时主机产生的压力为3150kN。
