　　80吨气动冲床_JH21-80T气动冲压机



　　80吨气动冲床是一款高性能节能环保型冲压压力机，型号JH21-80T,适用于空调翅片、汽车水箱散热器散热片、中央空调的冷表器和换热器的散热片，及钢板卷料，硅钢片等。山东威力重工机床有限公司按需定做生产各种吨位气动冲床、气动冲压机、气动压力机。



　　山东威力重工JH21-80T气动冲压机车间实物图展示：

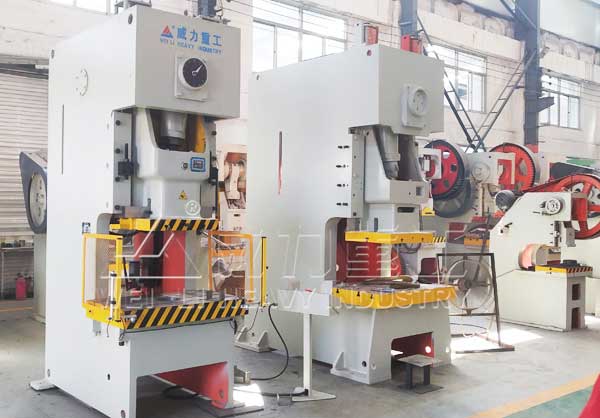

80吨气动冲床车间实物图

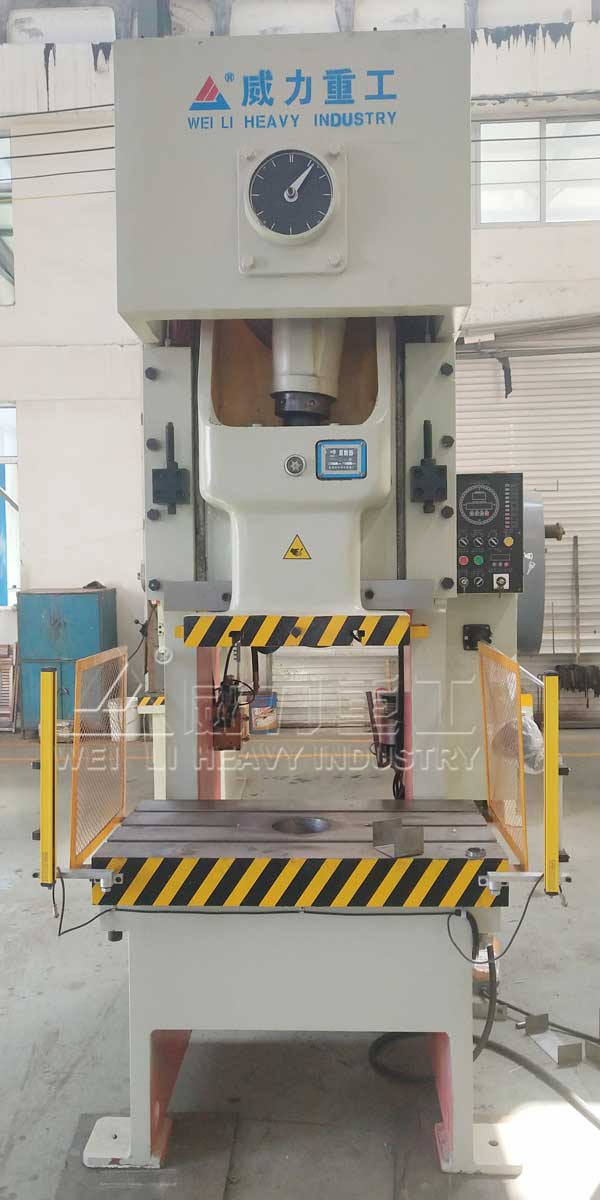

JH21-80T气动冲压机图片

气动冲床车间现货图

　　80吨气动冲床主要特点



　　●该机采用精钢板焊接机体，回火处理（或减振），喷丸，刚性，精度和稳定性。



　　●立式曲轴，结构紧凑，曲轴经高频淬火后经过磨削处理，光洁度好，可灵活旋转;加长矩形六角导轨，表面为青铜板，导向精度高。



　　●气动双平衡缸，平衡滑块和冲头重量，减少冲击和噪音，消除连杆与滑块之间的间隙，减少应力部件的冲击和磨损。



　　●整机采用PLC集中控制。气路采用进口安全双阀，可实现点动，英制，单冲，连续冲压。



　　●滑块，导轨，工作台板，连杆等关键部件均采用树脂砂制成，表面粗糙度提高1-2级，尺寸精度提高2-3级。



　　●60t级机器采用电控装置调整模具高度精细配置，气动元件等关键部件。电器元件，密封件，按钮等均采用进口。



　　JH21-80T气动冲压机主要技术参数：

项 目		单 位	JH21-80
公称力		KN	800
公称力行程		mm	5
滑块行程		mm	140
形成次数	固定	min	60
	可变 选配	min	50-70
最大装模高度		mm	320
装模高度调节量		mm	80
滑块中心至机机身距离、		mm	300
工作台板尺寸 （前后×左右）		mm	580×1000
工作台板落料孔尺寸 （上孔直径×深度×下孔直径）		mm	ф200×40×ф180
工作台板厚度、		mm	120
机身工作台孔尺寸 （直径/前后x左右）		mm	390×520
滑块底面尺寸 （前后×左右）		mm	420×560
模柄孔尺寸 （直径×深度）		mm	ф50×80
立柱间距离		mm	640
主电机功率		KW	7.5
外形尺寸 （长×宽×高）		mm	1640×1280×2700
净重		Kg	7000
