500吨液压冲YW21H-500T导轨框架式油压冲床

产品分类: 500吨液压冲YW21H-500T导轨框架式油压冲床
500吨液压冲YW21H-500T导轨框架式油压冲床 山东威力重工机床有限公司设计生产的500吨液压冲床机身采用框架焊接结构,刚性好。适用金属材料的压印工艺,如表壳、表带、首饰、眼镜架…
订购热线:18306370829
在线咨询
  500吨液压冲YW21H-500T导轨框架式油压冲床

  山东威力重工机床有限公司设计生产的500吨液压冲床机身采用框架焊接结构,刚性好。适用金属材料的压印工艺,如表壳、表带、首饰、眼镜架和餐具制品成形。本机设有快速油缸,结构简单、动作灵敏可靠、操作安全方便,可实现点动调整和半自动工作两种操作方式。半自动工作中,活动工作台可完成快速下行、慢速靠模、加压、自动回程和回程停止整个工作循环。生产效率高,模具使用寿命长,能耗低。采用导轨导向,保证压制精度。

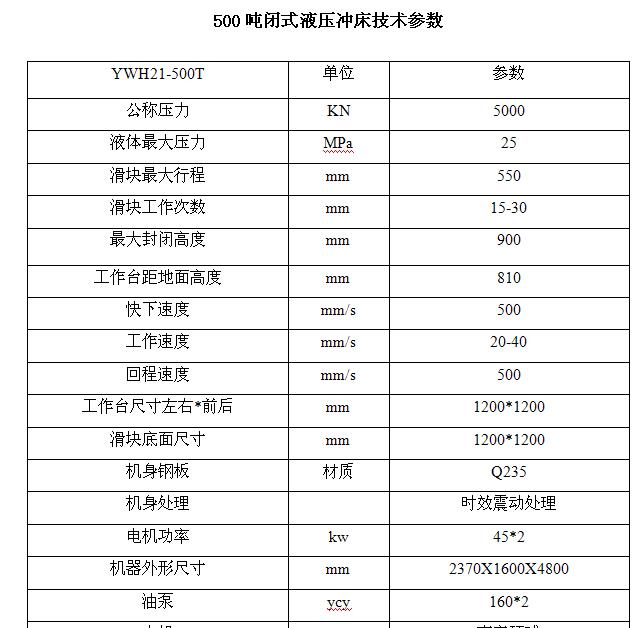

  YW21H-500T导轨框架式油压冲床技术参数
500吨框架式液压冲床
  500吨框架式液压冲床性能特点:

  设有快速油缸、增压缸、主油缸和独立冷却系统;

  结构简单,功能灵敏可靠,操作安全方便,可实现电动调整和半自动工作两种操作方式;

  活动工作台可完成快速上升加压、自动回程、回程停止等整个工作循环;

  生产效率高,能耗低;

  设有独立过滤冷却装置;

  设有光电保护装置。

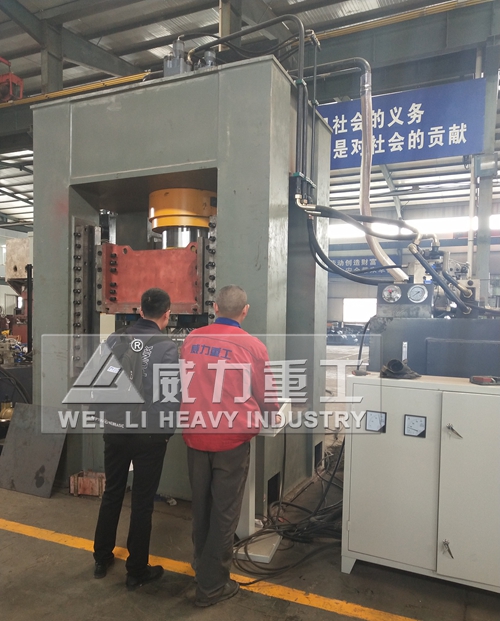

  500吨框架式液压冲床车间实物图

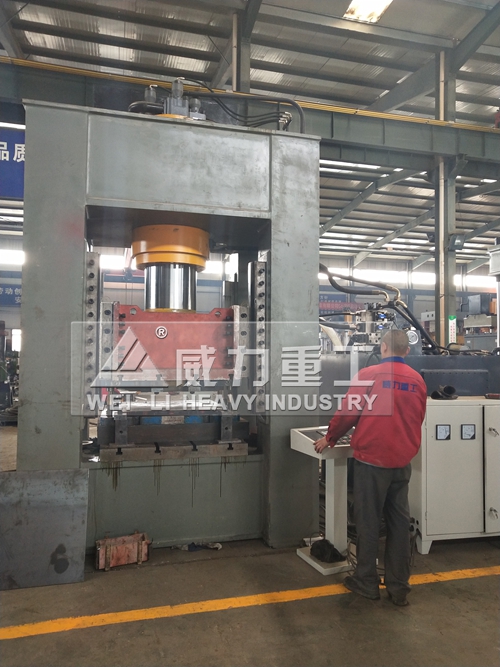

500吨框架式液压冲床图片
500吨框架式液压冲床车间实物图片
500吨液压冲床试压
500吨液压冲床试压

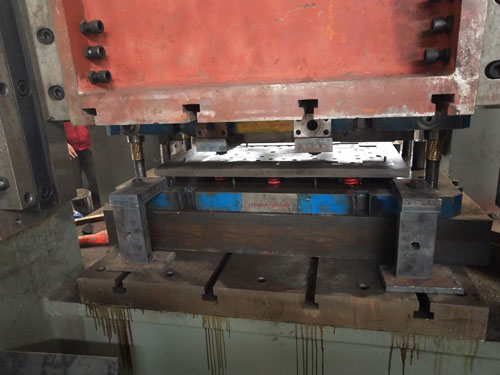

500吨框架式液压冲床配套模具

500吨框架式液压冲床配套模具

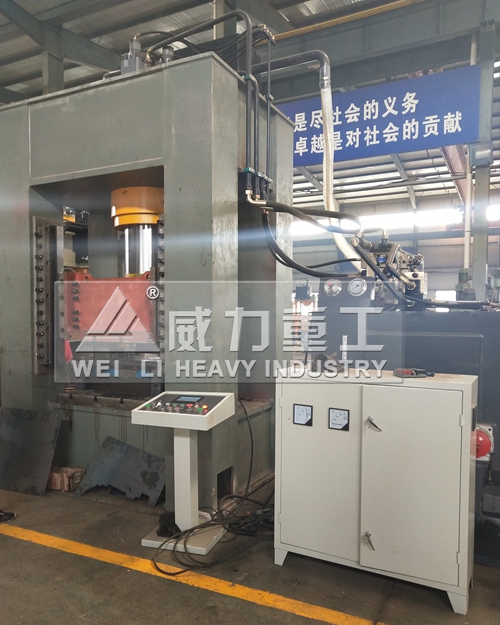

500吨框架式液压冲床侧视图
500吨框架式液压冲床侧视图
  500吨液压冲床操作说明:合上电源,将电箱门上的“关电源开”拨至“开”的位置,电源指示灯亮。按门上的“油泵启动”按钮后可启动主电机,待主电机启动完毕后,“油泵”指示灯亮。此时操作者可以根据生产需要,按电控箱面板上的按钮来实现该按钮的文字功能。

  值得注意的是:1)当移动操作台上的“自动点动”选择开关拨至“自动”档时,同时按下移动操作台上的“自动运行”按钮(必须同时按下),本机就可实现“主缸快速下行——慢速下行、压制——压力到达,保压——泄压——上行——上行结束,自动停机”一个工作循环。

  其中,自动运行中的保压时间可通过电箱门上的“保压时间”来按需调整。需注意的是:在主缸下行的过程中,如果遮挡光电保护或者碰到下极限保护,机器会停止运作。解除故障后,按下操作台上的“复位”按钮可返回上限位置。

  2)当移动操作台上选择开关“自动点动”拨至“点动”档时,按点动按钮,仅以手按着按钮才实现该按钮文字功能(主缸上行、主缸下行),松开按钮,则停在松手前的位置状态。因而点动按钮一般是在安装模具时调试用。

  3)此机器增加冷却电机的控制功能。门上的“关冷却开”中可实现冷却电机的启动和停止。注意:在主电机停止时,冷却电机也停止。

  4)移动操作台上的“紧急停止”按钮、机器四面按钮盒上的“紧急停止”和门上“油泵停止”按钮都能实现机器运动的停止,但“油泵停止”按钮还可使主电机和冷却电机停止。

  5)在机器运行过程中,按下“紧急停止”按钮后,机器停止。在解除“紧急停止”后,按移动操作台的“复位”按钮,可以使主缸自动回到上限位。
