160吨气动冲床由机身、传动系统、离合器、滑块、平衡器、发讯、空气管路、润滑系统及电气系统等组成。装模高度实现电动调节，数字显示调节高度。滑块采用矩形六面体加长导轨、…
订购热线：18306370829
160吨气动冲床由机身、传动系统、离合器、滑块、平衡器、发讯、空气管路、润滑系统及电气系统等组成。装模高度实现电动调节，数字显示调节高度。滑块采用矩形六面体加长导轨、配青铜衬板，导向精度高。本机适用于空调翅片、汽车水箱散热器散热片、中央空调的冷表器和换热器的散热片，及钢板卷料，硅钢片等。
我们有几十年生产设计冲床工程师，可根据客户需要定做各种特殊或加大的冲床，所有机床均严格按照ISO9001：2008质量标准体系生产。

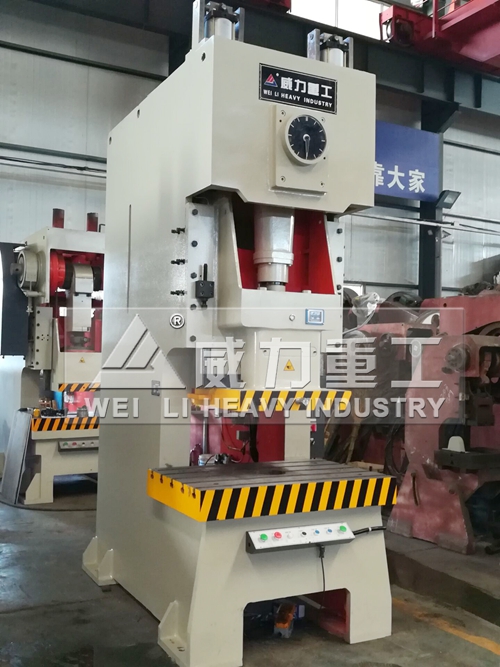

160吨气动冲床外观图

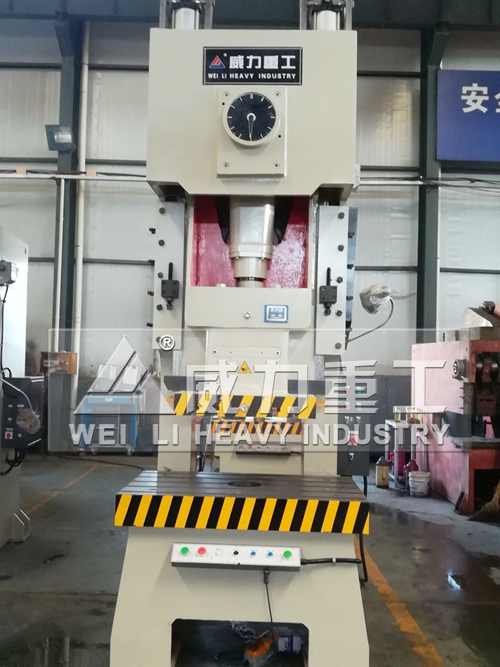

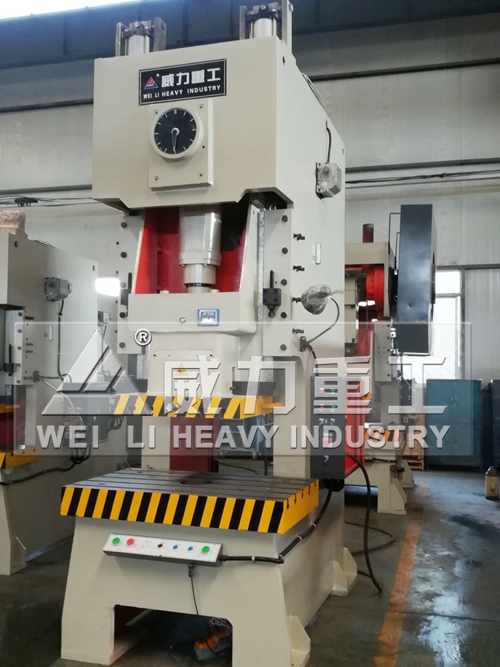

160吨气动冲床整机图

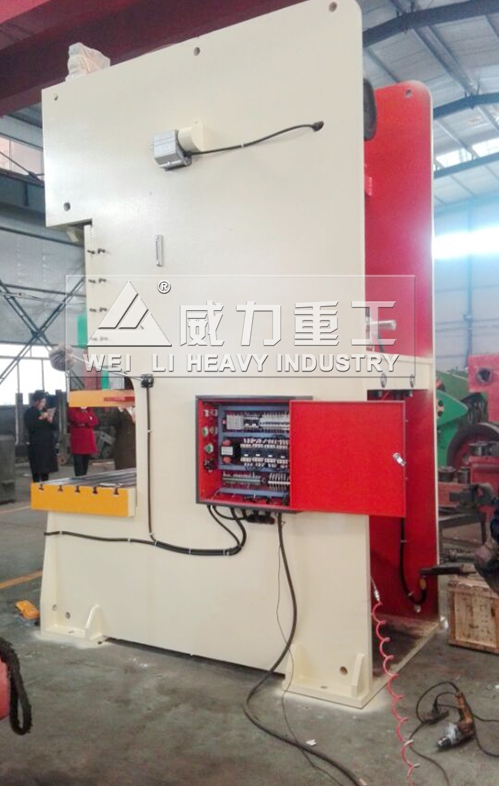

气动冲床侧视图
1、优质钢板焊接机身，均经过回火（或振动时效）抛丸处理，刚性好，精度稳定。
2、高性能气动冲床压力机曲轴纵置，结构紧凑，曲轴经高频率淬火后磨削处理，光洁度好，转动灵活；矩形六面加长导轨，导向面青铜镶板，导向精度高。
3、气动双平衡缸，平衡滑块和上模重量，降低冲击和噪音，消除连杆与滑块间隙，减少受力零件冲击与磨损。
4、压力机整体采用进口PLC集中控制，气路选用进口安全双联阀控制，可实现点动、寸动、单次和连续冲压。
5、160吨气动冲床滑块、导轨、工作台板、连杆、接套等关键件均采用树脂砂制造，与一般的粘土砂制造相比，改善表面粗糙度1-2级，提高尺寸精度2-3级。
6、JH21-60及以上吨位产品采用电动调节装模高度，精品配置，关键件如气动原件、电器原件、密封件、按钮等均选用进口件。
JH21-160T气动摩擦离合高性能冲床技术参数
|
设备名称 |
JH21-160 |
|
|
公称力 |
KN |
1600 |
|
公称力行程 |
mm |
2 |
|
滑块行程 |
mm |
180 |
|
行程次数 |
min |
20-50 |
|
最大装模高度 |
Mm |
350 |
|
装模高度调节量 |
Mm |
60 |
|
滑块中心至机身距离 |
Mm |
380 |
|
工作台板尺寸（前后×左右） |
Mm |
740×1300 |
|
机身工作台孔尺寸 |
mm |
φ470 |
|
工作台板厚度 |
Mm |
150 |
|
滑块底面尺寸（前后×左右） |
mm |
580×770 |
|
模柄孔尺寸（直径×深度） |
mm |
φ65×90 |
|
立柱间的距离 |
mm |
830 |
|
电动机功率 |
KW |
18.5 |
|
外形尺寸（前后×左右×高） |
mm |
2280×1540 ×3240 |
|
净重 |
KG |
17500 |
以上是JH21冲床的详细信息，由山东冲床厂家威力重工自行提供，如果您对JH21冲床的信息有什么疑问，请与该公司进行进一步联系，获取JH21冲床的更多信息。咨询热线：0632-5681708
160t气动高性能冲床产品工艺：
■整机采用CNC切割，CO2焊接，并回火工艺处理。
■机身，滑块采用CNC数控镗铣床加工。
■齿轮采用德国磨齿轮精密研磨。
■曲线、锯牙组等摩擦部分均采用合金钢，经过热处理、研磨等精密加工。
■采用日本轴承、油封和气阀。
■周密型之电器回路设计。符合欧洲标准。
