　　200吨气动冲床_JF21-200T气动压力机



　　气动冲床是一种利用压缩机产生的高压气体，通过管道将压缩气体输送至电磁阀，通过脚踏开关来控制电磁阀的动作来控制气缸的工作和返回，从而达到冲孔的目的冲压压力机。200吨气动冲床型号JF21-200T,该系列压力机采用整体焊接结构，钢性好，动态精度高，宽敞的作业空间，广泛适用于精密加工以及自动化生产。



　　200吨气动冲床车间实物图展示:

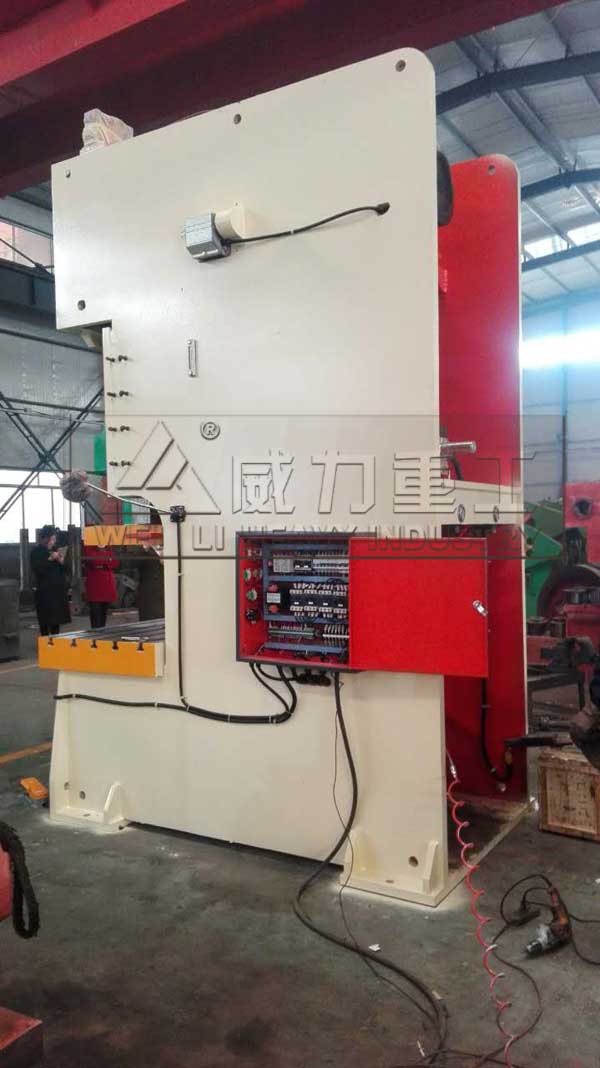

200吨气动冲床车间实物图

200吨气动压力机车间装配图

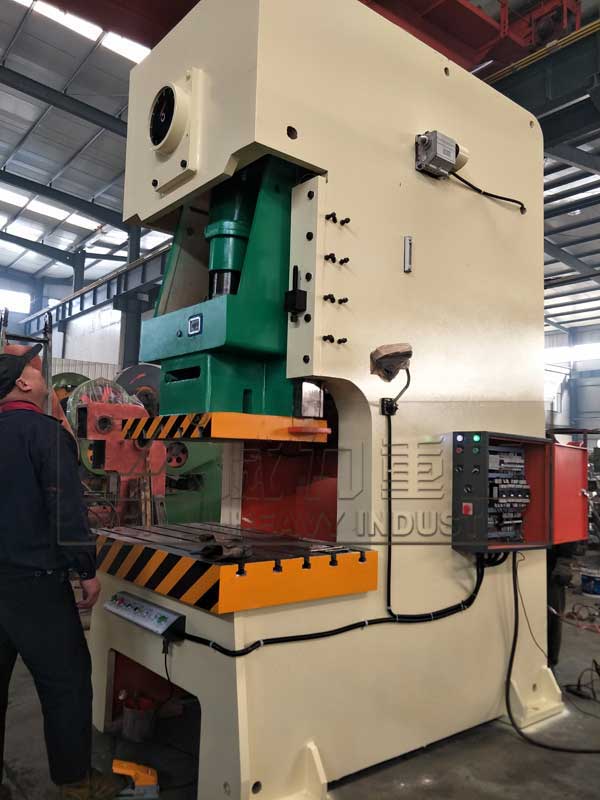

气动冲床侧视图

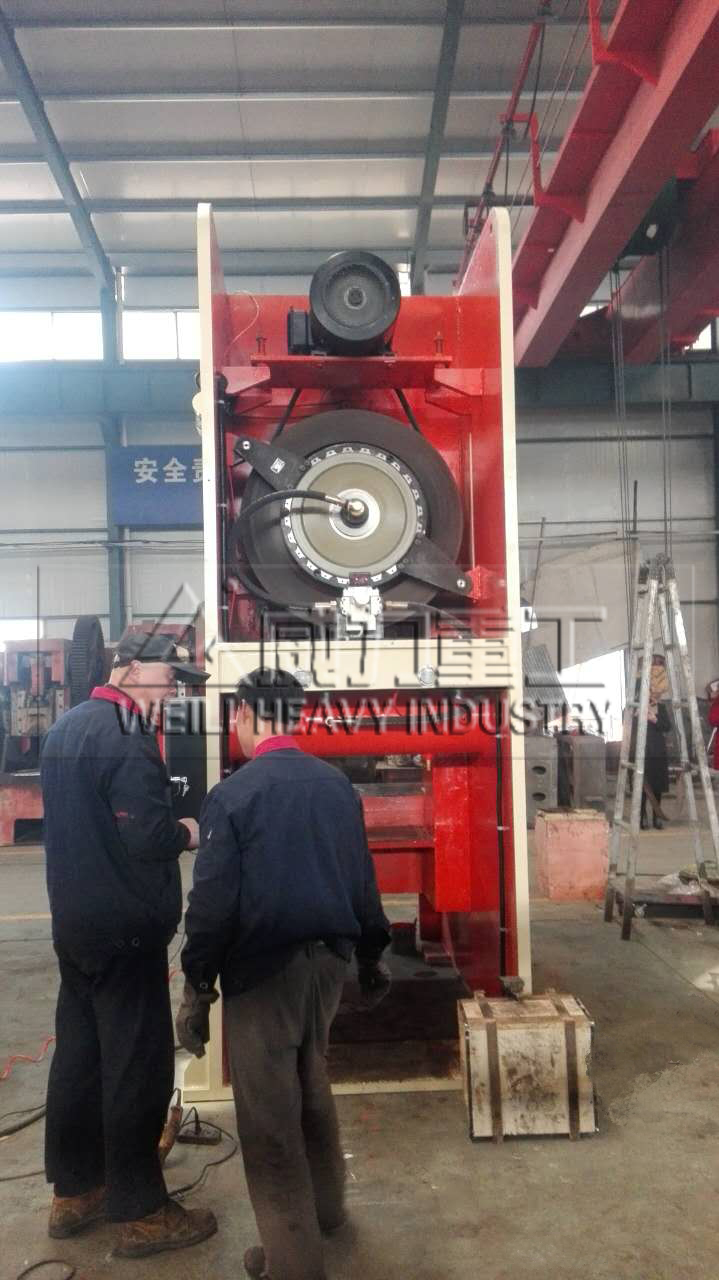

气动冲床后视图

　　气动压力机JH21系列性能特点



　　●JH21系列压力机采用钢板焊机机身，强度高，刚性好；



　　●采用电磁调速电机无级调速，行程次数可调；



　　●采用湿式气动摩擦离合器-制动器，由进口安全双联阀控制，动作灵敏，安全可靠；



　　●装模高度机动调节，数字显示；



　　●滑块采用矩形六面导轨，导向精度高；



　　●采用进口液压过载保护装置；



　　●电气采用知名品牌专业压力机控制系统；



　　●气垫和光电保护为选配装置。



　　JF21-200T气动压力机主要技术参数

型号 技术参数		单位	JF21-160	JF21-200	JF21-250	JF21-315	JF21-400
公称力		kN	1600	2000	2500	3150	4000
公称力行程		mm	6	6	8	8	10
滑块行程		mm	180	200	200	200	200
滑块行程次数		次/min	45	40	40	30	25
很大装模高度		mm	400	450	450	430	430
装模高度调节量		mm	110	110	110	120	120
滑块中心道机身距离		mm	390	430	450	420	420
工作台尺寸		mm	760*1200	840*1400	880*1500	800*1400	800*1400
工作台板孔尺寸		mm	Φ180	Φ200	Φ250	Φ280	Φ280
工作台板厚度		mm	150	180	180	170	180
滑块底面尺寸		mm	580*700	650*880	700*930	650*850	650*850
模柄孔尺寸		mm	Φ70*100	Φ70*100	Φ70*100	Φ70*90	Φ70*90
立柱间距		mm	660	820	950	920	960
电动机	型号		Y180L-6	Y200L1-6	Y200L2-6	Y225M-6	Y250M-6
	功率	KW	15	18.5	22	30	37
外形尺寸	长	mm	2040	2370	2690	2770	2850
	宽		1360	1600	1630	1650	1650
	高		3300	3900	3900	3550	4450
整机重量		kg	13200	19500	22000	25000	31000

　　200吨气动冲床标准配置及选配装置

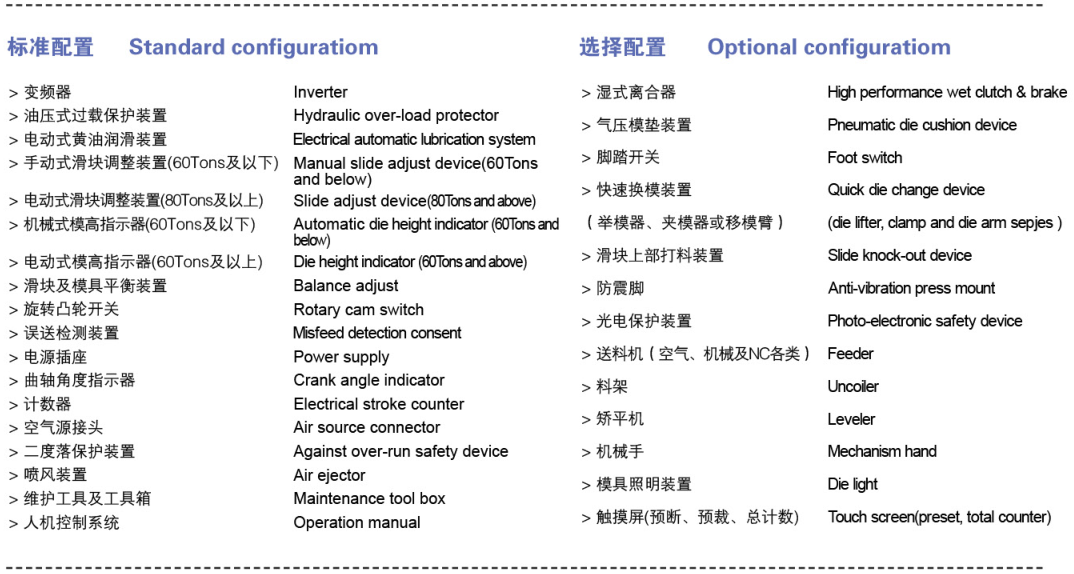

气动冲床标准配置表

　　200吨气动冲床安全操作方法：



　　1、控制柜断路器合闸，打开控制电源旋钮，在按电机启动按钮待电机转动平稳后（10-20秒），按复位键。



　　2、电机启动后，先打到手动状态，然后双手运行寸动操作两个行程。



　　3、运行两个行程后如无异常问题，转到脚踏操作状态。



　　4、单次行程操作：转动选择开关到单次行程位置，双手同时按下双手运行按钮，滑块往返运动一次即完成一个单次。注意只有滑块停在上死点范围内才能进行单次行程，如滑块不处在上死点可通过“寸动”调至上死点。



　　5、寸动行程操作：转动组合开关至寸动行程位置，同时按下双手按钮，可使滑块动作，松开双手按钮滑块随即停止。



　　6、急停操作：在操作期间，如因故障须立即停车时，可按下急停按钮，使主电机断电，滑块也停止运动，在排除故障后，应先使急停按钮复位，方能重新开动电机。急停后滑块停在任意位置，要想进行“单次”或“连续”行程，请先“寸动”至上死点。



　　7、工作完毕后停机时应先将脚踏状态改为手动状态，双手运行将滑块寸动至下死点。然后打到断开状态、按电机停止按钮、电源关闭旋钮，最后断开总电源，压缩空气源。
