100吨液压冲床地基怎么做？



　　100吨液压冲床是普通冲床的升级产品，进行冲压生产时也会有震动产生，因此，为了使机器更加稳固，再必要情况下需要对机床进行打地基或者根据现场条件安装减震垫铁。下面我们针对100吨液压冲床地基的具体操控做简要介绍。

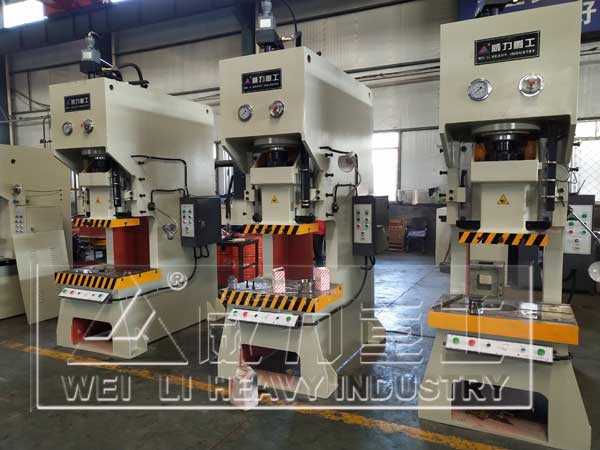

100吨液压冲床车间实物图

　　100吨液压冲床前脚在一条水泥地基上，后脚在一条水泥地基上，水泥宽半米，长度看冲床生产线长度了。地基连石子不过500深度，很好用。如果地面整体水泥浇到20CM厚度，连200T冲床都不用另外做地基的。我朋友工厂250T，直接减震垫放地上，他工厂地面就20CM水泥而已。没另外做深。如果机台数量少，但是吨位大，可以考虑直接垫1.5CM到2CM厚度的钢板，不用做地基，没问题。



　　100吨液压冲床地基基础制作要求：



　　1、基础设计时，设备厂商应该提供以下资料：



　　（1）设备的型号、转速、功率、规格几轮廓尺寸图等。（2）设备的重心及重心的位置。



　　（3）设备底座外轮廓图、辅助设备、管道位置和坑、沟、孔洞尺寸以及灌浆层厚度、地脚螺栓和预埋件的位置等。



　　（4）设备的扰力和扰力力矩及其方向。（5）基础的位置及其临近建筑的基础图。



　　（6）建筑场地的地质勘察资料及地基动力实验资料。

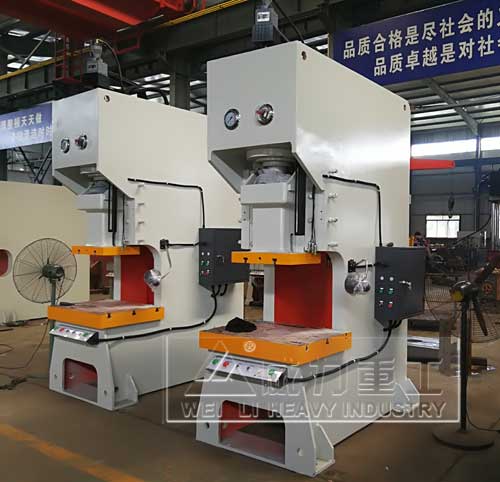

100吨液压冲床车间现货图

　　2、设备基础与建筑基础、上部结构以及混凝土地面分开。



　　3、当管道与机器连接而产生较大振动时，管道与建筑物连接处应该采取隔振措施。



　　4、当设备基础的振动对邻近的人员、精密设备、仪器仪表、工厂生产及建筑产生有害影响时，应该采取隔离措施。



　　5、设备基础设计不得产生有害的不均匀沉降。



　　6、100吨液压冲床地脚螺栓的设置应该符合以下要求：



　　（1）带弯钩地脚螺栓的埋置深度不应该小于20倍螺栓直径，带锚板地脚螺栓的埋置深度不应该小于15倍螺栓直径。



　　（2）地脚螺栓轴线距基础边缘不应该小于4倍螺栓直径，预留孔边距基础边缘不应该小于100mm，当不能满足要求时，应该采取加固措施。



　　（3）预埋地脚螺栓底面下的混凝土厚度不应该小于50mm，当为预留孔时，则孔底面下的混凝土净厚度不应该小于100mm。
