80吨冲床加大工作台面效果图？



　　一般来说，80吨冲床属于国标冲床，过标冲床工作台面尺寸也是标准尺寸，但是有时候加工特殊工件时不得不特殊定做冲床工作台，以下是80吨冲床加大工作台面效果图展示。

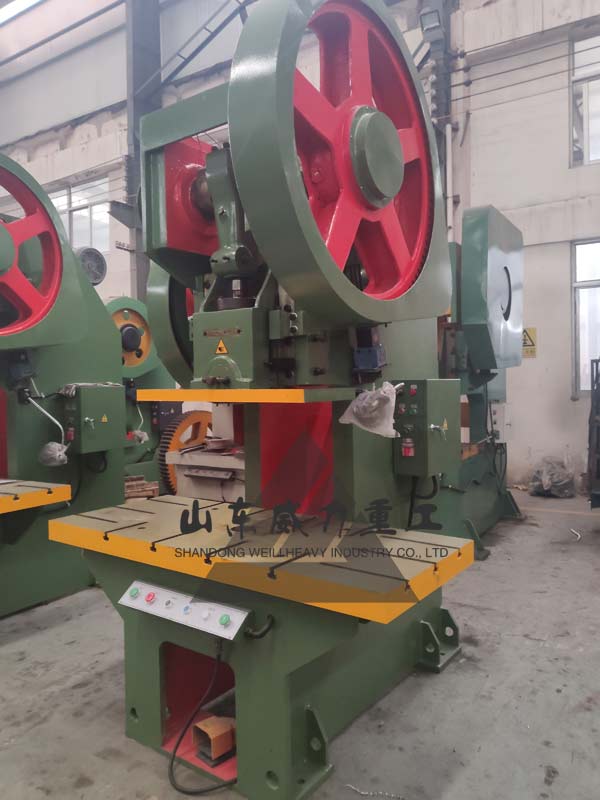

加大工作台面的80吨冲床

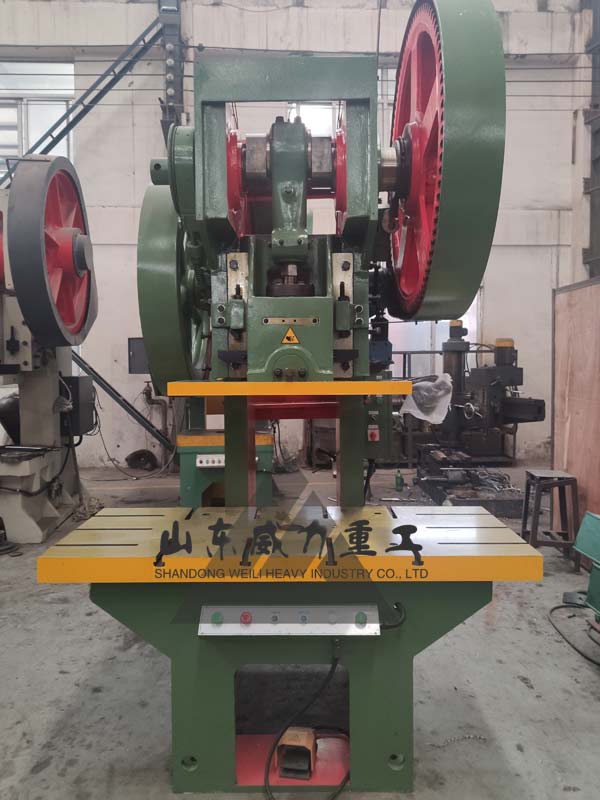

80吨大台面冲床

　　80吨冲床工作台组成主要包括工作台基座、托板、横向滑板等，工作台基座，是一种传统的焊接结构，可以起到承载托板的作用。托板也是焊接梁结构，它通过位于工作台基座上的导轨中导轨轴支撑。横向滑板也是冲床工作台的重要组成部分，它通过拧紧工件夹持器的压杆固定并承托工件夹持器，横向滑板可以随着工件夹持器及板材一起移动。同时，工作夹持器还需要冲压的板材。填料台的作用也是支撑作用，主要是对下转塔周围进行支撑。



　　80吨冲床冲压大型工件时，常规工作台面较小，可以通过加宽台面的方式来实现。定做一块台板，材料最好是铸件的（实在不行用钢板也可以），两边的尺寸超过原台面尺寸，其一边超出长度最好不能超过原面的宽度的一半（防止过长变形）。如果台面长度还要再长的话，那最好定制钢板机身加台板是最好的方法，另外加长台板滑块底面是否要加副板解决上模尺寸了，如果要加的话，平衡缸的尺寸也要随着加大最好（克服上模与滑块加大的重量）。
