100吨液压冲床保险块的作用以及安装步骤

文章出处:【山东威力重工】人气: 发表时间:2018-07-27 14:44【
  100吨液压冲床保险块的作用以及安装步骤

  100吨液压冲床正常工作时没有问题,但是假如操作工的失误而放了双件,如果没有保险快,有可能会引起冲床的损坏。有了压塌式保险快就保护了冲床。在100吨液压冲床滑块正中间偏上方,面对人脸处有4个小螺丝压住一方形铁板,松掉后取掉挡板,当然得行松动下球形螺杆.然后取出保险块,换下新的即可.

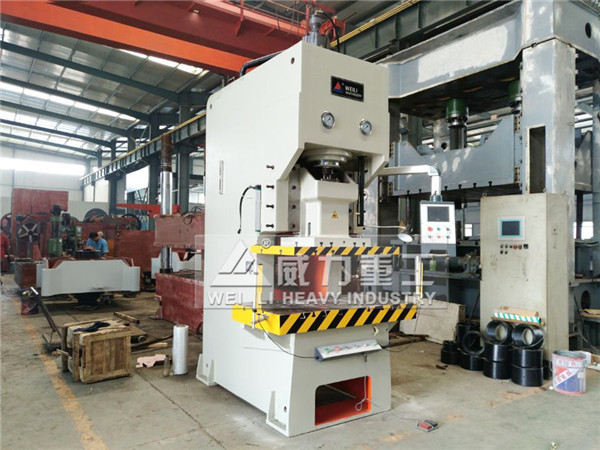

100吨液压冲床
YWH21-100T液压冲床
  100吨液压冲床保险块换上去太紧了,怎么拿出来?带保险块冲床的保险块安装滑块内球头螺杆与球碗下面,滑块与冲模的受力通过保险块传递到球杆上,如果超过负荷时,保险块首先被压塌破坏,其他零件不受损坏,它是一个易损零件。

  新装保险块由于未受冲压负荷,厚度没有变化,因此将球盖压紧后,保险块不易被抽出来。这时可通过在球盖与滑块接合面加装调整垫的方式来增加此处间隙,达到抽出保险块的目的,建议加0.10左右的铜垫片进行试试

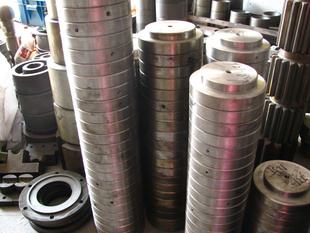

冲床保险块
冲床保险块
  100吨液压冲床保险块计算公式t=1.25Pn/ζЛd,其中Pn为公称力(单位N),ζ为材料的抗剪强度取0.8倍的抗拉强度(单位MPa,N/mm2),Л为圆周率。冲床保险块一般取45钢材料,并经过调质处理进行精加工,调质要求在HB220—250左右为宜。计算公式主要是计算剪切百度t值,一般外圆、内孔、总厚度根据滑块内孔与安装尺寸来确定。

  冲床保险器作用是保护当冲床冲压吨位一旦超过规定的负荷时它首先损坏从而破坏机床的其他传动零件不损坏,因此它是一个易损零件。保险器的破坏吨位,钢件的在1.25倍公称吨位,铸件的在1.43倍,铸件保险块只适用于6.3吨以下吨位的冲床,向上吨位的都是45钢调质加工的。

  因此钢质保险块在正常冲压情况会变形,导致装在上面的球座、球盖及球头的间隙变大,影响冲压件的精度。在实际工作时,要过一段时间调整一次间隙,适当抽掉一些上球盖与滑块间的调整垫片就可以了。具体以手盘球杆时稍用点力就可以(此时间隙正合适)。如果垫片全部抽掉仍嫌松的话就要考虑更换一只新的保险器了。
