山东100吨液压冲床主油缸结构？



　　山东100吨液压冲床主油缸为活塞式结构，主要由油缸、活塞头、活塞杆、导套、密封圈等零件组成。液压冲床油缸靠下部台肩和上部螺母紧固于上横梁内，活塞杆下端则通过螺母及螺栓与滑块连接，当主油缸上腔或下腔进油时，带动滑块下行或回程。以下主要是介绍液压油缸的结构组成以及工作原理。

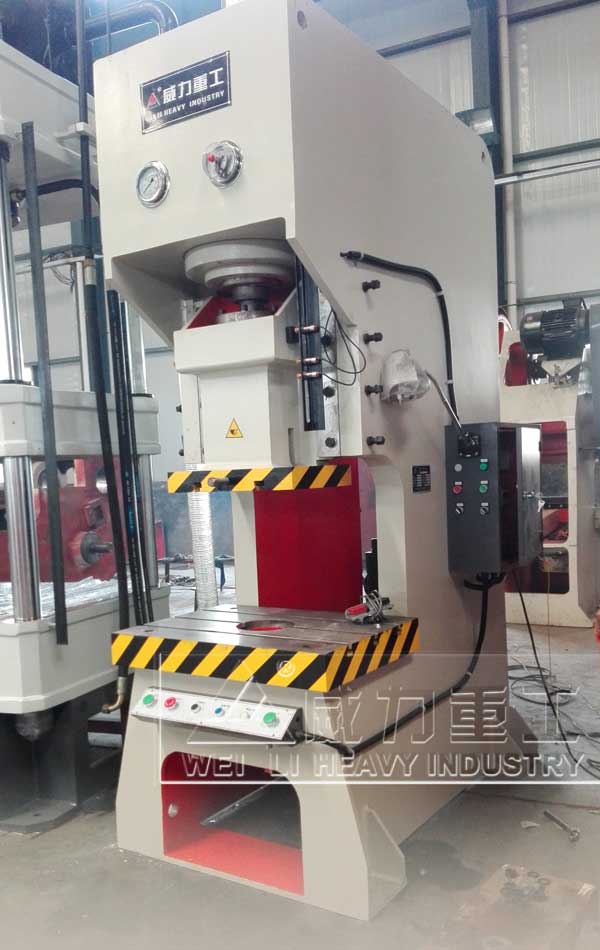

山东100吨液压冲床车间实物图

　　一.缸筒（TUBE）由四部分组成：1.缸体2.法兰3.缸底4.衬套



　　二.活塞杆（ROD）由三部分组成：1.杆体2.耳环3.衬套



　　以上各部分组成；缸体内部由活塞分成两个部分，分别大腔和小腔；



　　大腔指活塞杆完全伸出后，缸体内腔；



　　小腔指活塞杆完全伸入后，缸体与杆体内腔；



　　由于液压油的黏性比较高，压缩比很小，当缸底油口进油后，活塞将被推动使缸盖油口出油，活塞带动活塞杆做伸出或缩回运动，反之亦然。



　　山东100吨液压冲床液压油缸的原理：每种类型的缸工作原理几乎都是相似的，通过手动增压秆(液压手动泵)使液压油经过一个单向阀进入油缸，这时进入油缸的液压油因为单项阀的原因不能再倒退回来，逼迫缸杆向上，然后在做工继续使液压油不断进入液压缸，就这样不断上上升，要降的时候就打开液压阀，使液压油回到油箱，这个是zui简单的工作原理，其他的都是在这个基础上改进的，气缸跟油缸的原理基本相同。
