山东冲床生产厂家：冲床常用规格及型号介绍



　　冲床是冲裁、冲孔、落料常用设备，山东冲床生产厂家——山东威力重工机床有限公司专业设计生产各种规格国标冲床，为方便大家对冲床选型方便，下面山东冲床生产厂家介绍冲床常用规格及型号。

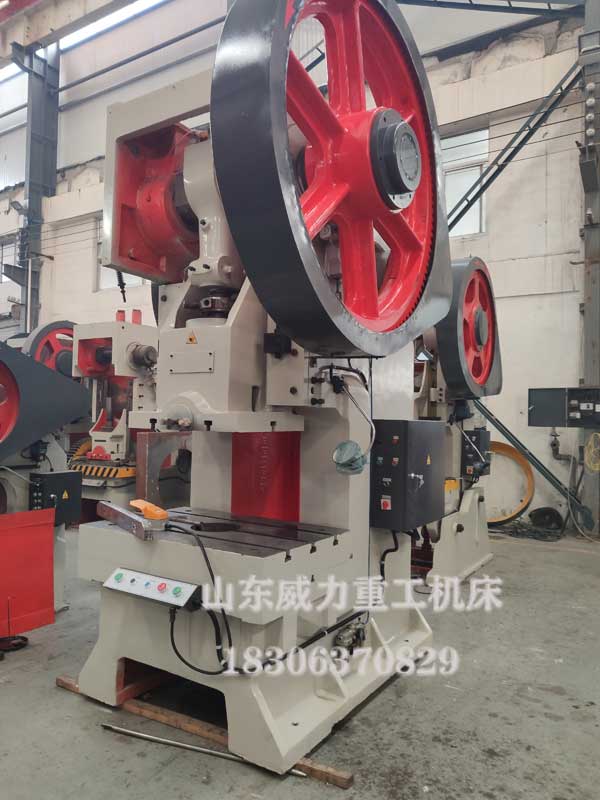

200吨机械冲床

　　冲床常用规格：根据我国冲床的标准来计算的有：16T、25T、40T、60T、80T、100T、125T、160T、200T、250T.冲床种类有机械式冲床、液压冲床、气动冲床。机械式冲床有开式固定台冲床、开式可倾冲床、深喉冲床。其中，开式固定台冲床是J21或者JB21系列，开式可倾冲床是J23或者JC23系列，深喉冲床是JB21S或者J21S系列，液压冲床是YWH21系列，气动冲床是JF21系列。山东威力重工机床有限公司冲床型号规格齐全，车间现货销售，需要的客户可以随时来厂考察试机，冲床价格咨询袁经理18306370829（同微信号）。



　　冲床规格的选择在冲床的类型选定之后，还必须确定设备的规格，这项工作是在模具设计时，根据工艺方案和上艺计算结果，协调模具尺小与设备参数来确定的。选择冲压设备的规格主要依据以下技术参数。

气动冲床

　　(1)公称压力



　　冲床滑块在下行过程中能够产生的冲击力就是冲床的压力，机械冲床的压力大小随滑块下行的位置（对曲柄冲床来说，亦可视为曲柄旋转的角度）不同而不同，公称压力是指滑块滑动至下死点前某一特定距离，或曲柄旋转到离下死点前某一特定角度时，滑块能够承受的最大冲击力。这一特定的距离称为公称压力行程，所对应的曲柄转角为公称压力角。公称压力反映了冲床本身能够承受的冲击力大小。公称压力是选择冲床规格的重要技术参数，为保证冲压生产安全地进行，冲压加工所需的工艺力必须即时小于冲床的许用压力。在冲压过程中不同类型的冲压加工其冲压力的变化规律也不同，同时，冲床滑块的最大冲击力也在变化，因此，应根据冲床的许用压力曲线和特定冲压加工类型的实际雎力曲线选择公称压力，使实际冲压力曲线完全位于冲床许用压力曲线以下。



　　(2)闭合高度与装模高度



　　当冲床滑块处于下死点时，其下端面与工作台上表面之间的距离称为冲床的闭合高度。冲床的闭合高度减去机床垫板的厚度所得差值即为装模高度。若无机床垫板，则闭合高度等于装模高度。调节连杆中的调节螺杆可实现装模高度在一定范围内的调整。当滑块调整到上极限位置时，装模高度达到最大值，为最大装模高度；反之，当滑块调整到下极限位置时，其装模高度为最小装模高度。两者的差值为装模高度的调节量。

液压冲床

　　(3)滑块行程



　　滑块行程是指滑块从上死点下行到下死点所经过的距离，对于曲柄冲床，滑块行程等于曲柄半径的两倍。其大小反映了冲床的工作范围，行程长则能冲压高度较高的零件。冲床滑块行程的确定主要考虑冲压坯料的顺利放入模具和冲压件的顺利取出，冲床滑块行程应人于冲压件高度的2倍。



　　(4)行程次数



　　行程次数是指冲床滑块每分钟往复运动于上、下死点之问的次数。行程次数对生产率的影响较大，主要依据生产率要求、材料允许的变形速度和连续作业的可行性等来确定。

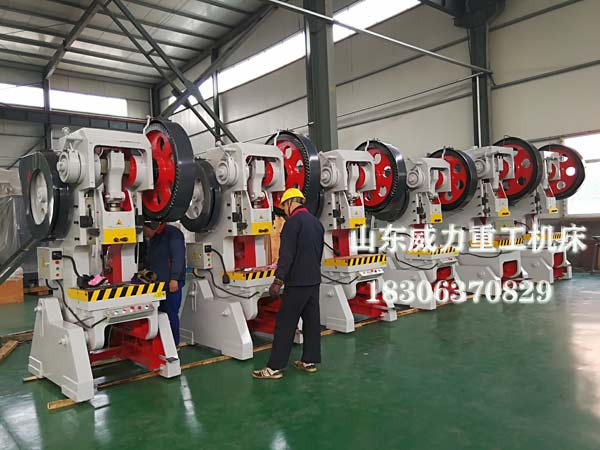

山东冲床生产厂家

　　(5)工作台面尺寸



　　冲床工作台面（或垫板平面）尺寸应大于下模的水平尺寸，一般每边需大50～70mm，以便于模具安装；同时，下模的平面尺寸还必须大于工作台面孔的尺寸，一般每边需大45-50mm，而工作台孔尺寸又必须大于可能的漏料件尺寸。



　　(6)模柄孔尺寸



　　中小型冲床滑块下端中心处开出有模柄孔，以方便安装上模。模具的模柄直径应与冲床模柄孔直径一致，模柄的夹持部分长度应稍小于冲床模柄孔的深度。迭择冲压设备时，还应考虑牛产现场的实际条件。如果日前没有较理想的设备供选择，则应设法利用现有设备来实现冲压生产；如果满足要求的设备不止一台，则应通盘考虑其他产品的生产要求和设备资源的合理利用。
