冲床气垫闭锁装置有什么作用？



　　为了防止压料杆的作用下使零件产生变形，冲床设置了具有滞后升起并保持锁紧的设备，也就是我们讲的下气垫闭锁设备，那么它的作业原理怎么呢？

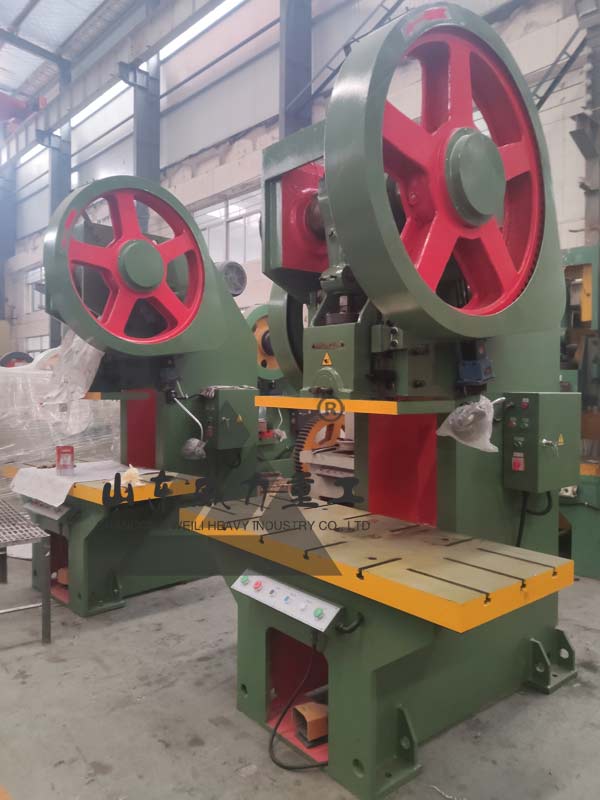

80吨冲床图片

　　气垫缸的下端设备一闭锁缸，其活塞与气垫活塞为同一活塞杆，闭锁缸经过活塞分为上下两腔（下腔——充满腔、上腔——锁紧腔）。上下腔经过充满通道连接闭锁阀。当气垫向下运动时，闭锁缸下腔的液压油经过单向阀进入闭锁缸上腔。在滑块到达下死点时，闭锁阀作业（凸轮控制），使得内的液压油被封住（因油是不行紧缩的），至使可倾冲床气垫不能向上升起从而达到滞后升起的目的。当滑块回程间隔等于或大于零件高度时，闭锁阀打开，解锁闭锁，闭锁活塞下降，使气罐和拉伸垫相通，气垫上升把制件顶出。



　　冲床气垫闭锁装置,包括安装在闭锁油缸内的活塞杆,活塞杆上套装有活塞,活塞杆上部连接气垫,活塞将油缸内腔分成上腔和下腔,上腔和下腔之间分别经活塞上的通孔和油缸外旁通路相连通,旁通路上设置有闭锁缸,活塞通孔内设置有闭锁阀,且经闭锁阀密封,闭锁阀包括阀座和阀芯,阀座固定安装在活塞通孔内,阀芯贯穿安装在阀座内,阀芯与阀座之间呈锥面密封,阀芯的底部固定安装有限位套,阀芯下部套装有弹簧,弹簧的一端抵触在阀座的底部,弹簧的另一端抵触在限位套上,



　　本技术通过使用整体结构的闭锁阀实现回程滞后功能,使得其装配更加方便可靠,可用于冲床气垫回程滞后中.另外，依据工艺的不同，有的冲床装气垫闭锁，有的装压紧压力，还是纯气动的设备。
