山东100吨冲床组成部件示意图?



　　冲压生产主要是针对板材的。通过模具，能做出落料，冲孔，成型，拉深，修整，精冲，整形，铆接及挤压件等等，广泛应用于各个领域。山东100吨冲床特别是山东威力重工100吨冲床是国标冲床，质量稳定耐用，价格便宜，为使大家更方便的使用机器，下面我们以示意图的方式介绍100吨冲床组成部件。

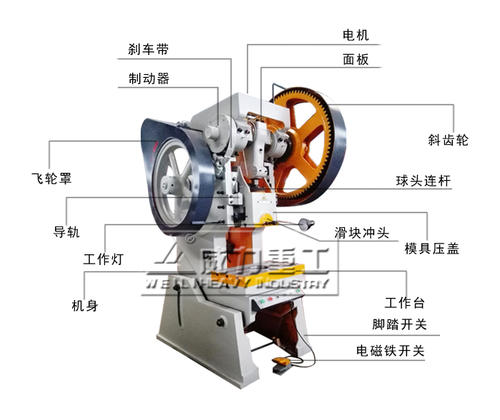

100吨冲床组成结构示意图

　　冲床主要部件组成1）床身部分：床身与工作台铸成一体的铸铁件。2）离合器：压力机不进行工作时，操纵器的凸轮推挡着转键的尾部，使其工作部分的月牙形狐完全陷入曲轴半圆槽内。此时，曲轴空转，滑块停于上死点；压力机工作时，操纵器的凸轮转过一个角度，让开转键尾部，由弹簧作用，转键转动45，工作部分背部进入中套三个圆槽中的任意一个，离合器处于结合位置，飞轮带动曲轴转动，滑块作上下运动。3）滑块：在滑块中，与调节螺杆球头接触的球碗下面有压踏式保险器，保证了在超载时不会损坏压力机。打开正面的方盖，可以换保险器。4）制动带：曲轴左端装有一个偏心式制动带，当离合器脱开，克服滑块往复运动的惯性，保证曲轴停在上死点。5）操纵器：操纵器时控制离合器结合与分离的机构。转换操纵器拉杆的连接位置，可获得单次行程和连续行程两种动作。



　　根据实际产生效果的不同，山东100吨冲床冲裁工序又分为切断、落料、冲孔、切边等这几大类。且按照对冲裁成品断面品质与精度的不同要求，使用100吨冲床冲裁的机理会有所不同，通常被分为以破坏形式实现分离的普通冲裁和以变形形式实现分离的精密冲裁两种形式。



　　使用100吨冲床普通冲裁的机理获得的冲裁成品的断面品质差、精度低，一般只使用于精度不高的冲压成品或为后续工序制作毛坯。对于生产批量较大、精度要求高的冲裁成品，通常都是搭配连续模，使用卷料开卷送料后进行冲制，得到精密的冲裁成品。
