100吨液压冲床如何连接自动送料机?

文章出处:【山东威力重工】人气: 发表时间:2020-03-25 11:45【
  100吨液压冲床如何连接自动送料机?

  自动送料机是冲压生产的辅助设备,它需要和冲压设备进行有效连接后才能完成板材的自动化冲压生产任务,下面以100吨液压冲床为例介绍其送料机连接方式。

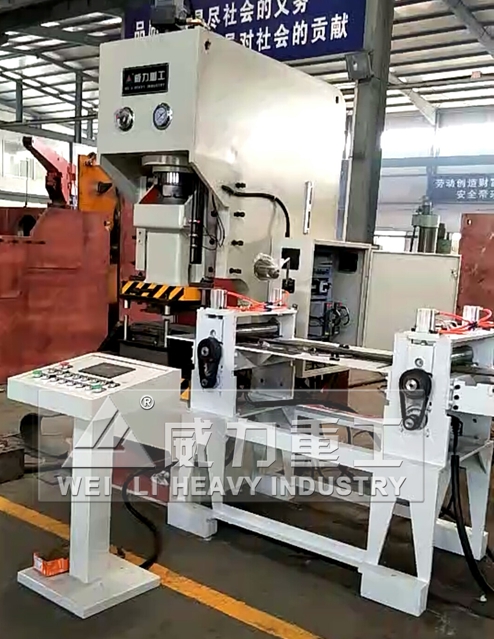

100吨液压冲床搭配送料机
100吨液压冲床搭配送料机
  100吨液压冲床与自动送料机连接方法:把磁性金属材料或非磁性金属材料及非金属材料的物料通过滚轴从冲床侧面传送到冲床上下模之间并停住,此时安装在下模上的退料板上的光电传感器会实时感应物料的形状和尺寸,同时控制柜的可编程逻辑控制器PLC按照设定的程序来控制被冲物料的左右及前后方向的运动,在100吨液压冲床冲头基本不停的情况下,自动送料,完成被冲物料的冲压作业,可以实现在冲压完成一块物料后,不停机、精确送料连续生产,不仅降低了工人的劳动强度,一人可以操作多台设备,并提高工作效率50%左右;并且降低了设备故障发生率,并彻底杜绝了工人手动冲压的安全隐患。该发明对物料的规格和形状要求不高。

  送料机与100吨液压冲床联机时,需要至少2个信号:送料、放松(2个信号来自冲床凸轮)送料机PLC根据设定的送料长度,在收到送料信号后,输出信号到伺服放大器,伺服放大器控制电机运转,电机运转的度数由编码器反馈回伺服放大器,二者配合完成设定的送料长度传送。

  当100吨液压冲床到达下死点时,送料机PLC接收到放松信号,此时PLC输出1个信号驱动电磁阀动作,此电磁阀控制送料机气缸,气缸活塞动作,使送料机构上滚轮松开。这就是送料机的主要工作过程,如此循环动作,完成冲压过程。
